Black Ruby
Black Ruby per Magnetic Mallet OSSEOTOUCH: 5 osteotomi magnetodinamici con rivestimento DLC (Diamond-Like Carbon) per preparazione sito implantare 100% drill-free. Geometria a doppia conicità 8°+4°, punta emisferica e coefficiente di attrito rubino. Indicati per preparazione sito implantare, split crest, sinus lift crestale e post-estrattivo. Zero calore, zero irrigazione, osso preservato al 100%.
Il problema clinico
La preparazione del sito implantare con strumentazione rotante tradizionale presenta criticità che ogni implantologo conosce. Le frese rimuovono osso prezioso — proprio quello che servirebbe per garantire stabilità primaria all'impianto. Gli osteotomi convenzionali, pensati per espandere senza asportare, si piantano nell'osso per attrito e richiedono percussione manuale con forza variabile e non riproducibile.
Non esiste una corrispondenza intuitiva tra il diametro dell'osteotomo tradizionale e il diametro dell'impianto che si andrà a inserire. Il calore generato dalla strumentazione rotante impone irrigazione obbligatoria, riducendo la visibilità del campo operatorio. La punta piatta degli osteotomi convenzionali compatta l'osso in direzione apicale — verso il seno mascellare, verso il nervo alveolare inferiore — invece di spostarlo lateralmente. E la percussione manuale a martelletto introduce una variabile non controllabile: la forza del colpo.
La soluzione: Magnetic Mallet + Black Ruby
Il Magnetic Mallet eroga una forza costante e riproducibile: più di 300 kg di pressione in 50 microsecondi, con un'accelerazione di 5.000 g e un'escursione di 1 mm. L'impulso è così rapido che il paziente non lo percepisce. L'osso non viene tagliato, fresato o asportato: viene espanso, compattato e preservato.
Black Ruby sfrutta questo principio con 5 osteotomi a geometria brevettata: doppia conicità 8°+4° per una penetrazione progressiva, punta emisferica per la dislocazione laterale controllata dell'osso, e rivestimento DLC (Diamond-Like Carbon) che abbatte l'attrito a un coefficiente paragonabile al rubino. Il risultato è una preparazione del sito implantare 100% drill-free: zero calore, zero irrigazione, zero perdita ossea.
6 vantaggi degli osteotomi Black Ruby
Osso preservato al 100%
Nessuna asportazione: l'osso viene espanso e compattato in situ, contribuendo alla stabilità primaria dell'impianto
Penetrazione fluida
Doppia conicità 8°+4° e rivestimento DLC eliminano il rischio di blocco. L'osteotomo scorre nell'osso senza piantarsi
Corrispondenza intuitiva BR-impianto
BR3 per impianti 3.0-3.5 mm, BR4 per impianti 4.0-4.5 mm. Selezione immediata, senza tabelle di conversione
Zero calore, zero irrigazione
Nessun attrito termico, nessuna necessità di raffreddamento. Campo operatorio sempre visibile, coagulo protetto
Punta emisferica: dislocazione laterale
L'osso viene spostato lateralmente, non compresso in direzione apicale. Protegge il seno e le strutture anatomiche nobili
Forza costante e riproducibile
L'impulso magnetodinamico è erogato dalla macchina, non dal braccio dell'operatore. Risultati predicibili, procedura standardizzata
Vuoi saperne di più su Black Ruby?
Parla con un nostro specialista per approfondire le caratteristiche degli osteotomi, valutare la compatibilità con il tuo workflow clinico o richiedere una dimostrazione.

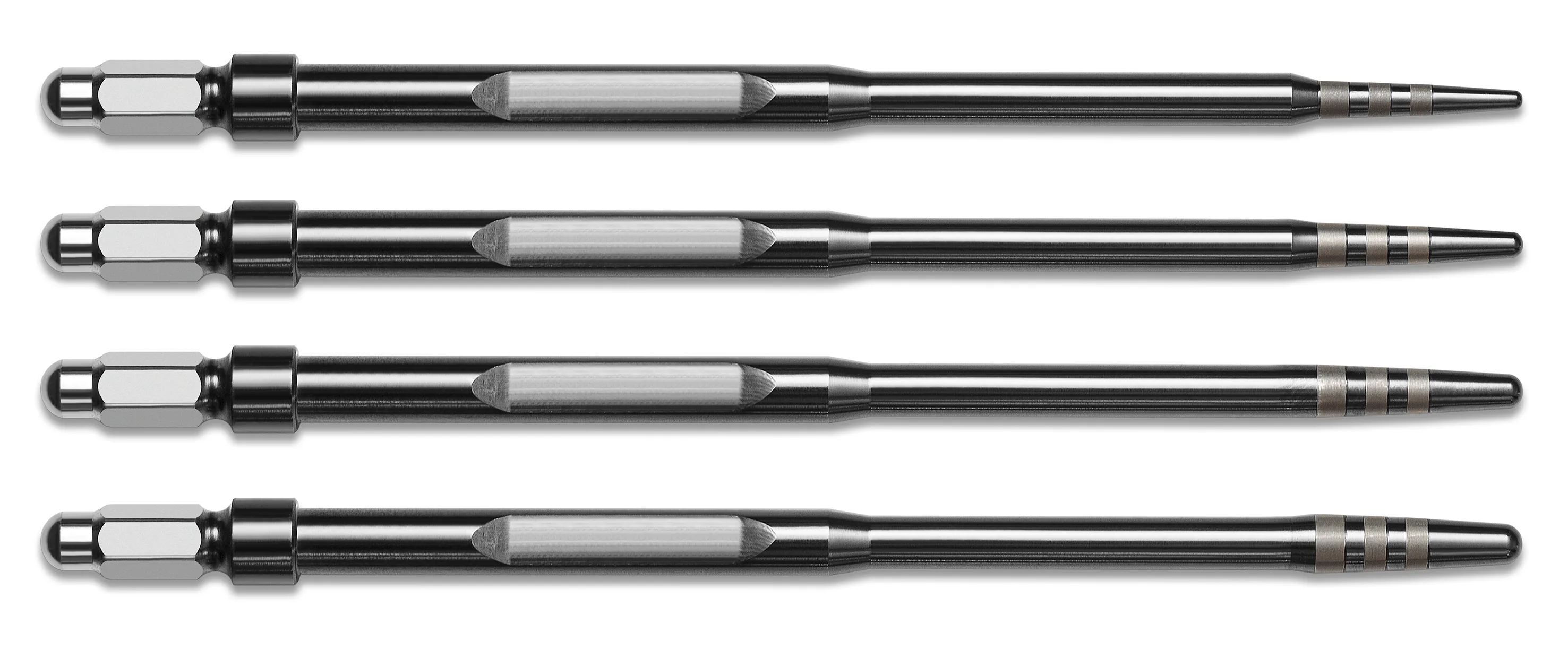

I 5 osteotomi Black Ruby
Cinque osteotomi a diametro crescente con geometria a doppia conicità e rivestimento DLC. Ogni strumento è disponibile in versione straight e curved per adattarsi all'anatomia del sito.
- BR1 — osteotomo pilota, accesso alla corticale. Tacche laser di profondità
- BR2 — espansione progressiva, preparazione intermedia
- BR3 — sito per impianti 3.0-3.5 mm. Versioni straight e curved
- BR4 — sito per impianti 4.0-4.5 mm. Versioni straight e curved
- BR5 — espansione massima, siti ampi e split crest
Tacche laser di profondità su ogni osteotomo per il controllo visivo costante durante la preparazione del sito implantare.

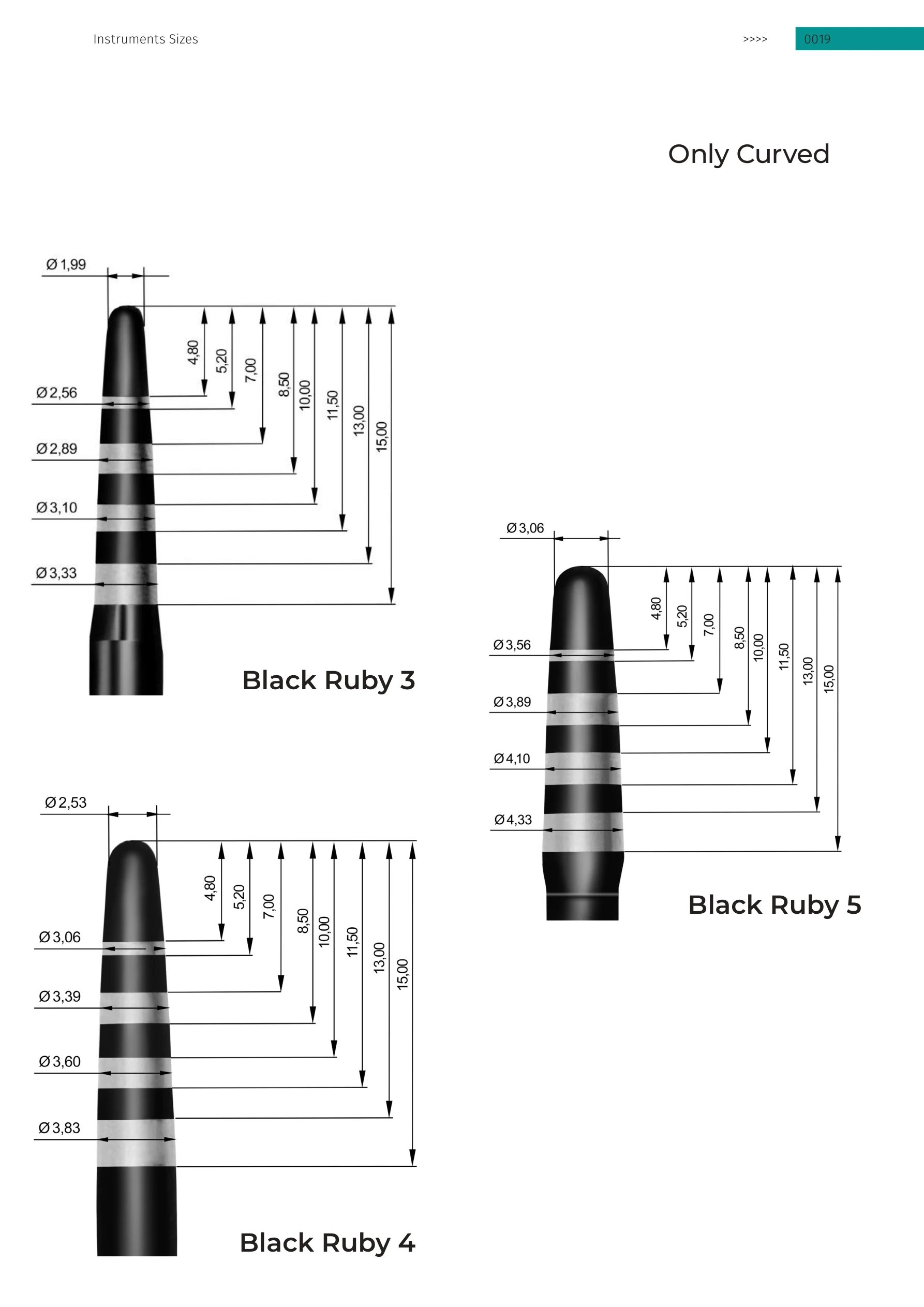

Specifiche tecniche e quote dimensionali

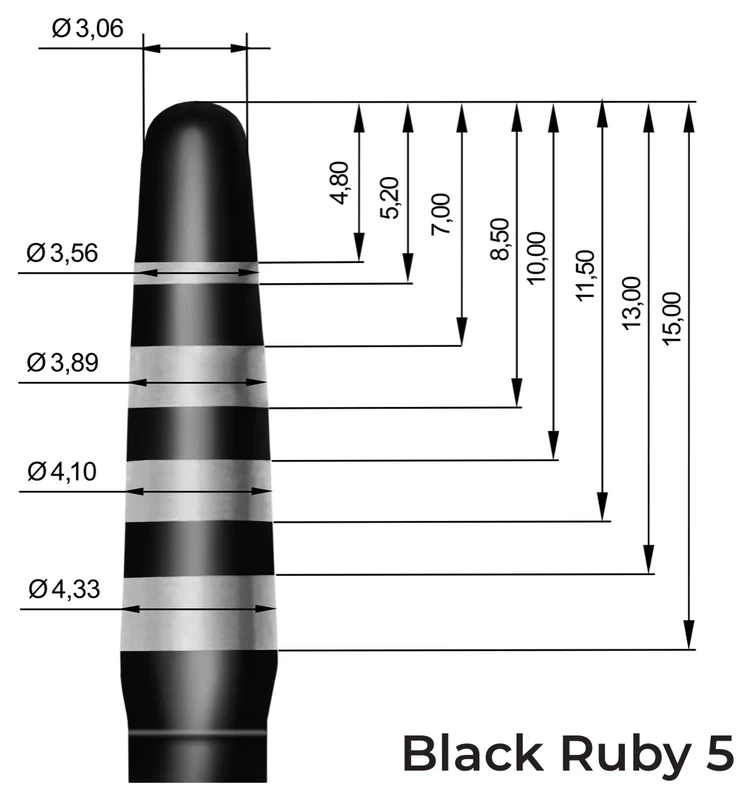

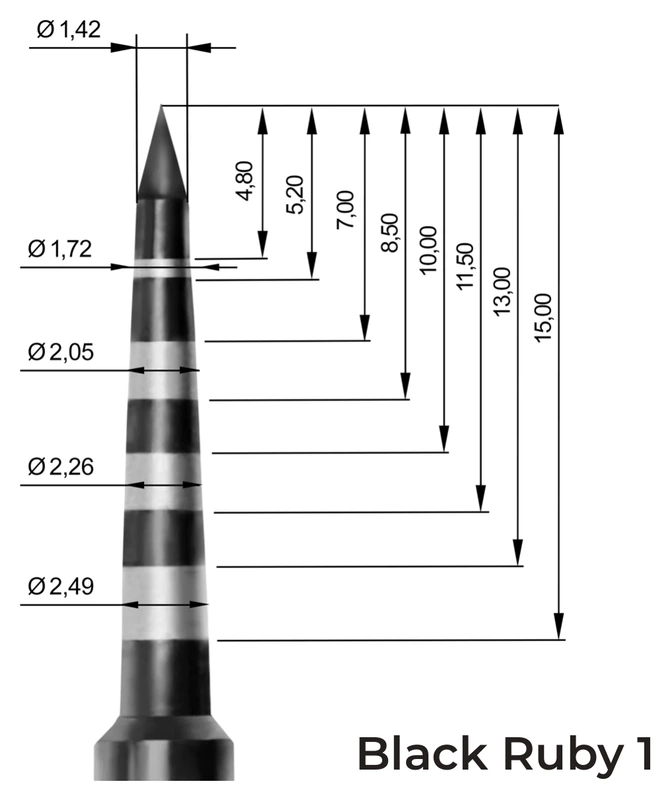

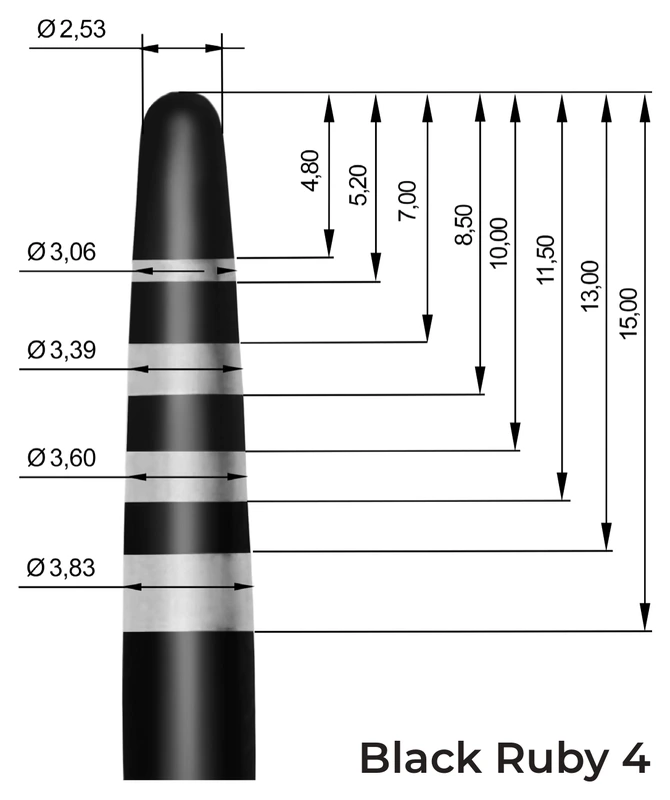

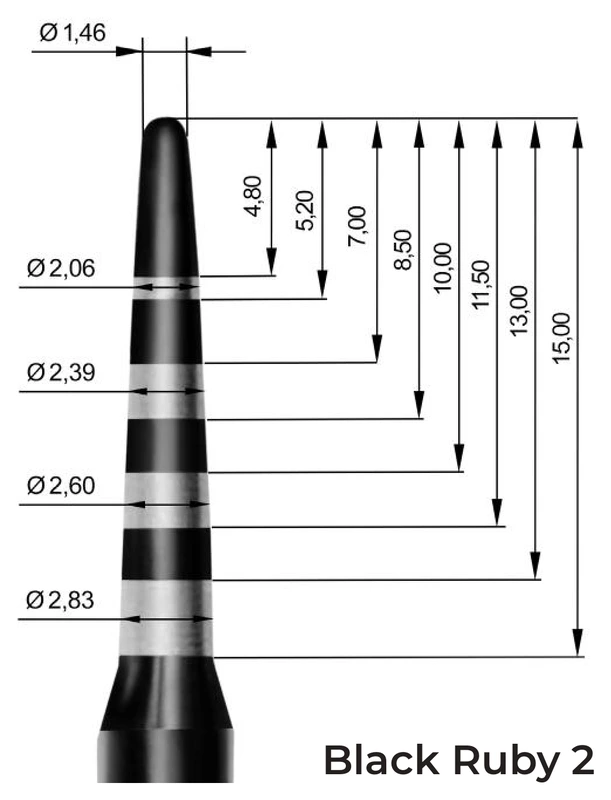

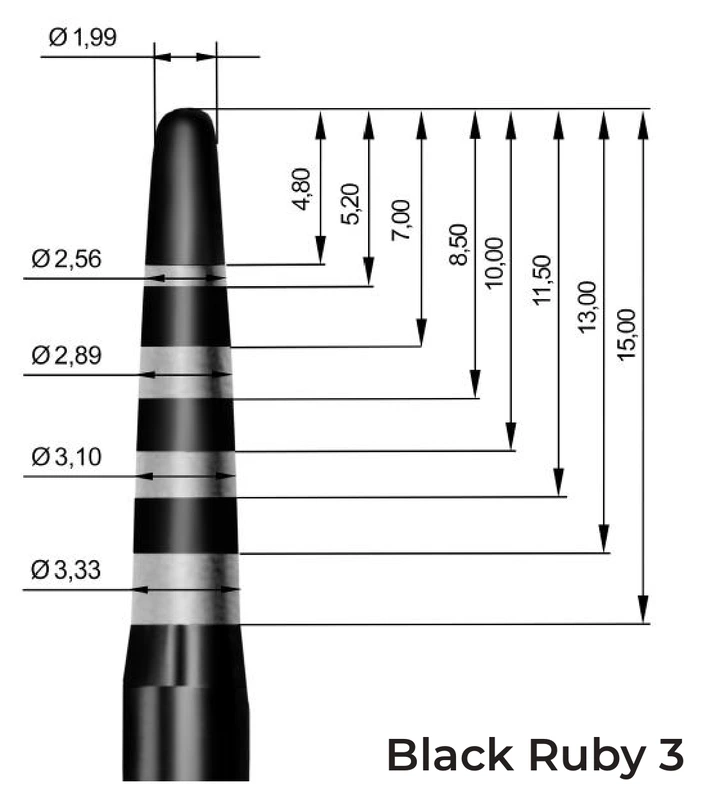

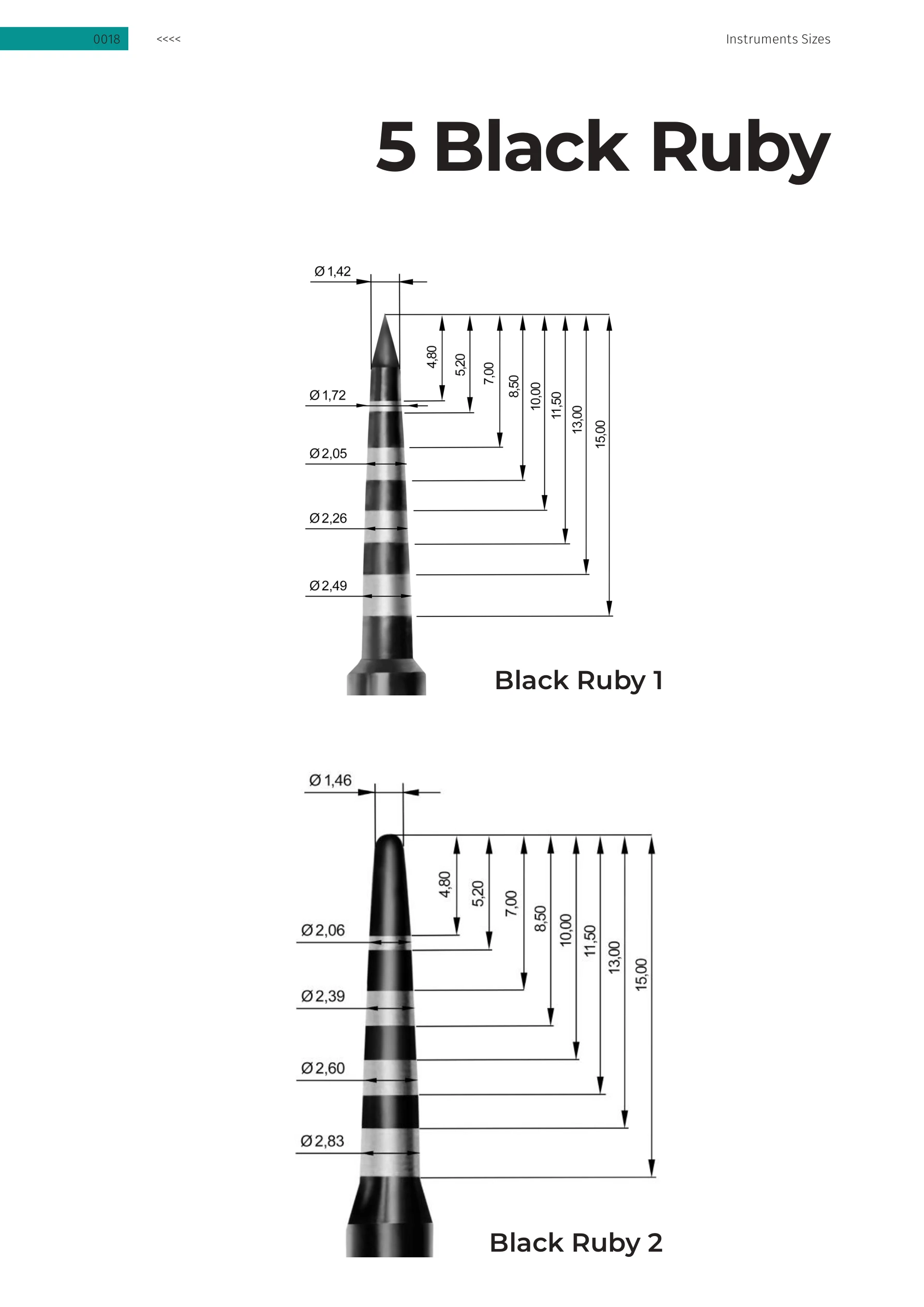

Disegni tecnici con quote di ogni osteotomo: diametri di punta, base e sezioni intermedie. BR1 e BR2 (pilota e allargamento), BR3, BR4 e BR5 (preparazione sito per impianti di diametro crescente). Disponibili in versione straight e curved.
Dettaglio dei componenti

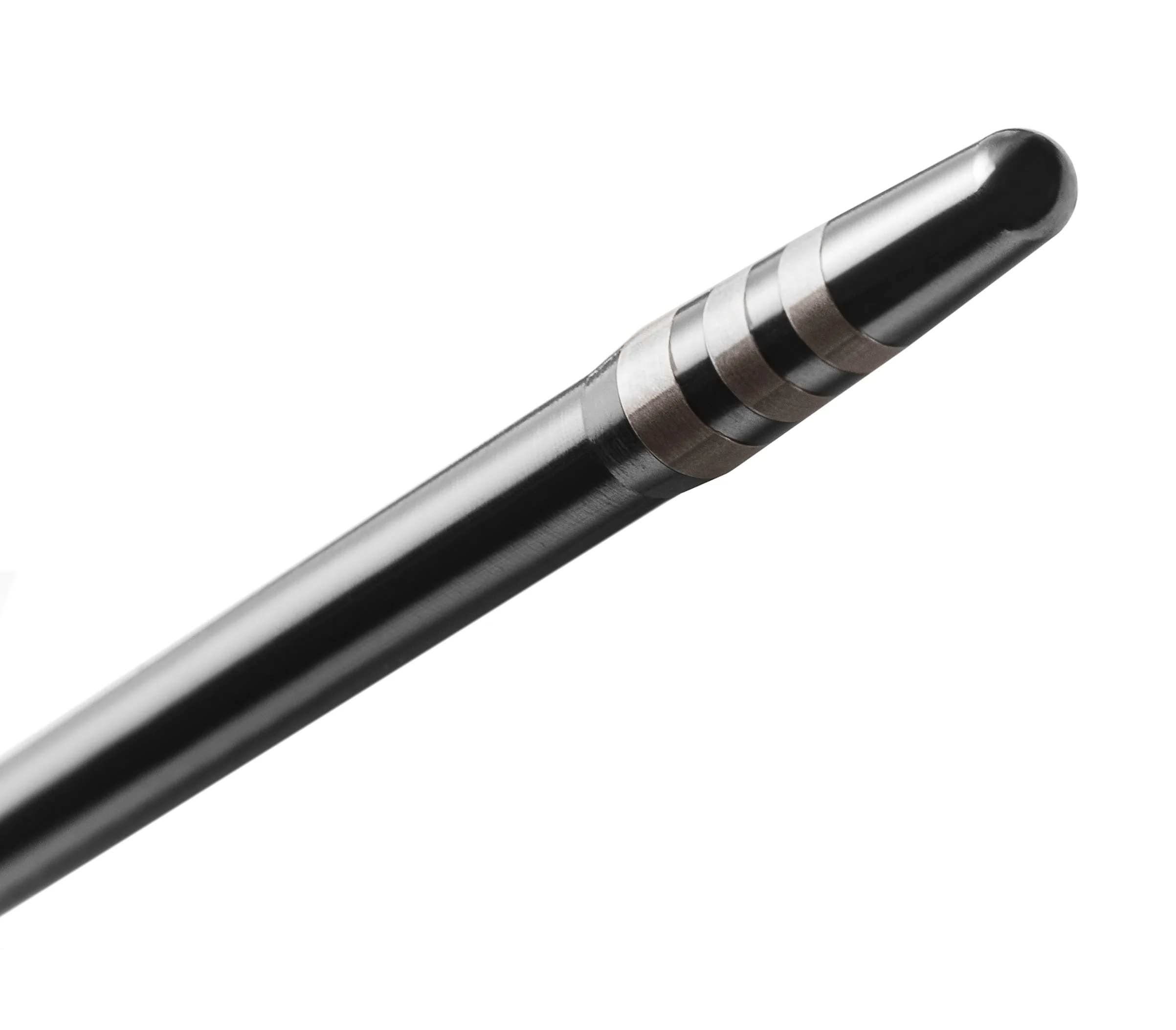

Punta emisferica e doppia conicità
La geometria a doppia conicità 8°+4° guida la penetrazione. La punta emisferica disloca l'osso lateralmente invece di comprimerlo in direzione apicale. Il rivestimento DLC (Diamond-Like Carbon) riduce l'attrito a livello rubino.
5 diametri per ogni situazione clinica
Da BR1 (pilota) a BR5 (espansione massima), ogni osteotomo copre un range specifico di diametri implantari. Disponibili in versione straight e curved. Tacche laser per il controllo di profondità.
Caso clinico: preparazione sito implantare con Black Ruby
Guarda un caso clinico completo con gli osteotomi Black Ruby: dalla valutazione iniziale alla preparazione drill-free del sito, fino all'inserimento dell'impianto con stabilità primaria immediata.
4 protocolli clinici con Black Ruby
Preparazione drill-free
Sequenza BR1-BR2-BR3/BR4: espansione progressiva della cresta senza asportazione ossea. Stabilità primaria superiore grazie all'osseodensificazione.
Impianto immediato
Dopo l'estrazione, Black Ruby compatta le pareti dell'alveolo e prepara il sito per l'impianto immediato senza fresatura aggiuntiva.
Rialzo crestale
La punta emisferica disloca l'osso verso il seno mascellare in modo controllato, proteggendo la membrana di Schneider. Si integra con il Kit Elevate.
Espansione di cresta
In creste sottili, la sequenza Black Ruby espande progressivamente la cresta alveolare senza fratture incontrollate, preservando le corticali.
Evidenze biologiche
La preparazione del sito implantare senza frese preserva l'integrità della matrice ossea: gli osteociti restano vitali, la vascolarizzazione periostale non viene compromessa e il tessuto risponde con un incremento significativo dei fattori di crescita osteogenici (BMP-2, BMP-7, TGF-β2). Il risultato è una rigenerazione ossea più rapida e di qualità superiore rispetto alla preparazione con strumentazione rotante tradizionale.
Sito preparato con Magnetic Mallet vs strumentazione rotante (studi peer-reviewed):
Più osteoblasti, meno tessuto fibroso, maggiore BIC (Bone-to-Implant Contact), guarigione accelerata. L'unico strumento che preserva la vitalità osteocitaria nel sito di preparazione.
Osteotomi vs strumentazione rotante: cosa dice la letteratura scientifica
Webinar: Osteotomi Black Ruby e preparazione sito implantare
Approfondisci la tecnica drill-free con il primo webinar dedicato: protocolli clinici, selezione del diametro BR, casi documentati e consigli pratici per l'uso quotidiano.
Webinar: Split crest e post-estrattivo con Black Ruby
Il secondo webinar dedicato agli osteotomi Black Ruby: espansione di cresta, impianto post-estrattivo immediato e integrazione con il protocollo magnetodinamico completo.
Domande Frequenti
Cos'è Black Ruby?
Black Ruby è un set di 5 osteotomi magnetodinamici con rivestimento DLC (Diamond-Like Carbon) progettati per la preparazione del sito implantare 100% drill-free con il Magnetic Mallet. La doppia conicità 8°+4° e la punta emisferica garantiscono una penetrazione fluida e una dislocazione laterale controllata dell'osso.
Come funziona la doppia conicità?
La prima sezione a 8° guida l'osteotomo nel tessuto osseo, la seconda a 4° completa l'espansione laterale con una progressione più dolce. Il risultato è una penetrazione controllata senza rischio di blocco o frattura incontrollata.
Come scelgo il numero BR per il mio impianto?
La corrispondenza è intuitiva: BR3 prepara il sito per impianti di diametro 3.0-3.5 mm, BR4 per impianti 4.0-4.5 mm. Ogni osteotomo è contrassegnato con tacche laser per il controllo della profondità. La sequenza BR1-BR2-BR3 o BR1-BR2-BR4 copre la maggior parte delle situazioni cliniche.
Black Ruby sostituisce completamente le frese?
Sì. Il protocollo è 100% drill-free: dalla corticale alla profondità finale, l'osso viene espanso e compattato senza mai essere rimosso. Non servono frese, non serve irrigazione, non si genera calore.
Si può fare sinus lift con Black Ruby?
Sì. La punta emisferica esercita una dislocazione laterale controllata, ideale per il sinus lift crestale. L'osso viene spinto verso l'alto senza perforare la membrana di Schneider. Per protocolli dedicati, Black Ruby si integra con il Kit Elevate.
Che comfort ha il paziente?
L'impulso magnetodinamico dura 50 microsecondi: troppo rapido per essere percepito. Nessuna vibrazione, nessun calore, nessun rumore di fresa, nessuna acqua in bocca. Decorso post-operatorio più tranquillo con meno gonfiore e guarigione più rapida.
Pronto a lavorare drill-free?
Contattaci per ricevere informazioni dettagliate sugli osteotomi Black Ruby, richiedere una dimostrazione o parlare con uno specialista.
Dispositivo medico per uso professionale. Riservato a operatori sanitari qualificati. Le informazioni contenute in questa pagina hanno finalità informativa e non sostituiscono il giudizio clinico del professionista.
